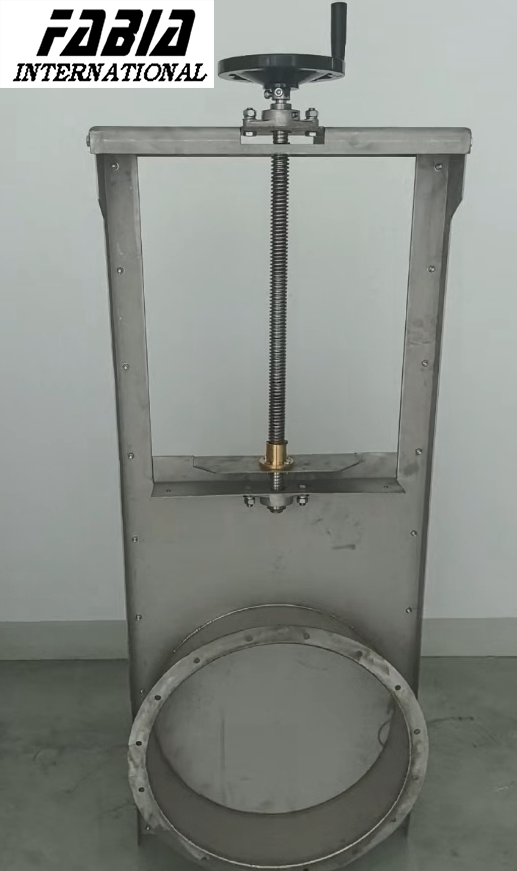

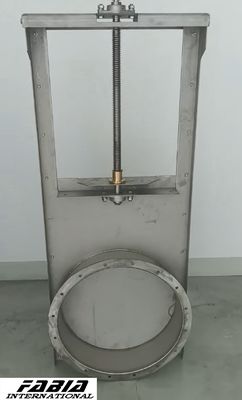

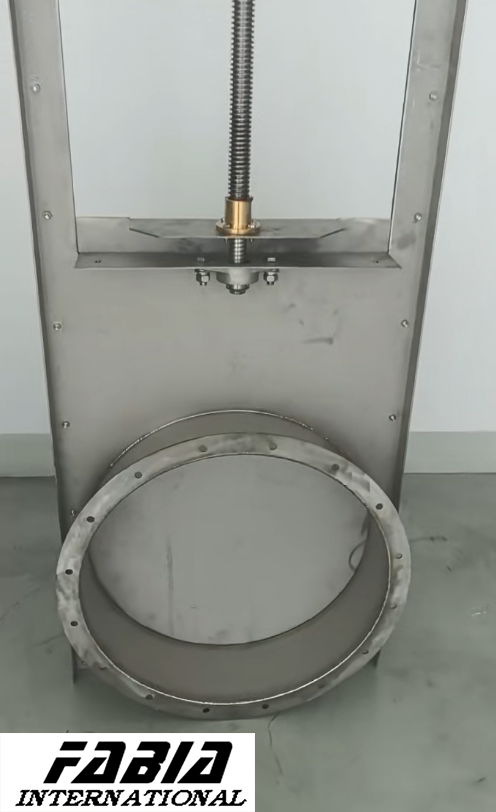

電気気圧回形 プラグインバルブ ステンレス鋼
| Place of Origin | China |
|---|---|
| ブランド名 | FABIA |
| 証明 | ISO9001,CE,CCS,DNV |
| Model Number | 1/8 inch ～ 36 inch |
| ドキュメント | 製品説明書 PDF |
| Minimum Order Quantity | 1 set |
| 価格 | 交渉可能 |
| Packaging Details | Cartons/Wooden cases |
| Delivery Time | 15-30 work days |
| Payment Terms | L/C,D/A,D/P,T/T,MoneyGram,Western Union |
| Supply Ability | 100-1000 set per week |
無料のサンプルとクーポンを私に連絡してください.
WhatsApp:0086 18588475571
ウェイチャット: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| Product Name | Electric Plug-in valve | Type | Damper Valve |
|---|---|---|---|
| Valve Body | Stainless Steel | Actuator Type | Electric Pneumatic |
| Connection Type | Flanged | End Connection | Flanged |
| Flow Rate | Low/Medium/High | Material | Stainless Steel Carbon steel |
| Seat Type | Metal-to-Metal | Control Type | On/Off |
| Pressure Rating | High | Temperature Range | High |
製品の説明
プラグバルブの構造DN50-DN500
構造は主に以下の主要コンポーネントで構成されています:
-

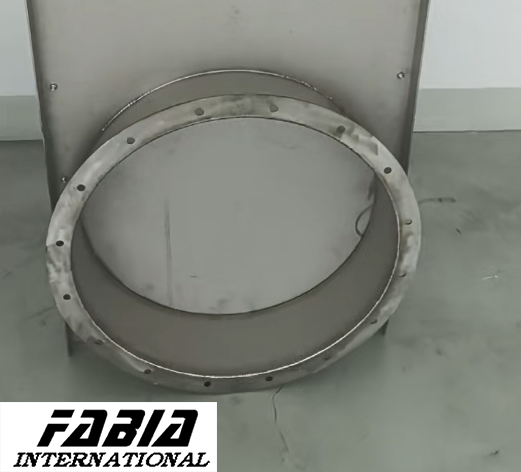

DN50-DN500バルブボディDN50-DN500
媒体の流れチャネルを提供するハウジングで、溝のない構造で設計されており、媒体の詰まりを防ぎます。傾斜プラグバルブのボディは、材料の蓄積を避けるために、垂直方向に対して角度が付いたプラグプレートを備えています。 -
DN50-DN500プラグプレート（ゲートブレード）DN50-DN500
主要な可動コンポーネントで、通常はナイフゲートまたはくさび形の構造が特徴です。その表面には、パイプのボアに合わせた円形または正方形の開口部があります。線形移動により、チャネルの開閉が制御されます。傾斜設計は、材料の蓄積問題をさらに解決します。 -
DN50-DN500シール構造DN50-DN500
- DN50-DN500ソフトシール/ハードシール: 媒体の特性に基づいて選択され、フローティングバルブシート設計と自動摩耗補償を形成します。
- DN50-DN500特殊シール材: 例：排ガスバルブはダイヤモンド型複合プレートを使用し、シールエアシステムと組み合わせて、ゼロ漏れを実現します。
- DN50-DN500くさび形シール面: 電動プラグバルブは50°のくさび角度を採用し、自己ロックシールを形成します。
-

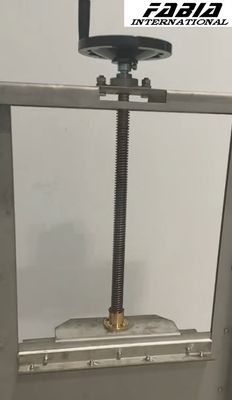

DN50-DN500作動機構DN50-DN500
バルブステムと操作コンポーネント（手動、電動、または油圧）で構成されています。ステムは、プラグプレートを垂直または傾斜方向に移動させる力を伝達します。油圧作動は、高温の排ガス環境に適しており、より大きな推力を提供します。
DN50-DN500作動原理DN50-DN500
プラグバルブは、プラグプレートの線形変位を介して媒体の流れを制御します:
- DN50-DN500開状態: 作動機構はプラグプレートを持ち上げ、その開口部をパイプのボアに合わせ、媒体の流れを妨げないようにします。
- DN50-DN500閉状態: プラグプレートは下げられ、その開口部はパイプと位置がずれます。シール面はシートにしっかりと押し付けられ、媒体の流れを遮断します。
DN50-DN500傾斜プラグバルブは、操作中にシールエアシステムを利用して、蓄積した材料をクリアし、長期的な信頼性を確保することもできます。
