Oubeiの町、上の記入項目、金属の座席およびVのタイプ ボールを含むいろいろな種類の精密球を、作ることができる温州市、中国にある金の上弁。この基盤で、トラニオンは浮遊の私達の製品範囲、地球の逆止弁、蝶弁、等をゲートで制御します。確かに私達は顧客の特別な条件によってそれらを設計してもいいです。

ホーム 製品ウェーハチェックバルブ

フランジを付けたようになった二重版のウエファーの逆止弁、完全な港のウエファーのラグナットのタイプ逆止弁

フランジを付けたようになった二重版のウエファーの逆止弁、完全な港のウエファーのラグナットのタイプ逆止弁

    • Flanged Dual Plate Wafer Check Valve , Full Port Wafer Lug Type Check Valve
    • Flanged Dual Plate Wafer Check Valve , Full Port Wafer Lug Type Check Valve
  • Flanged Dual Plate Wafer Check Valve , Full Port Wafer Lug Type Check Valve

    商品の詳細:

    起源の場所: 中国
    ブランド名: GOLD TOP
    証明: API 6D

    お支払配送条件:

    最小注文数量: 1pcs
    価格: Negotiation
    パッケージの詳細: 合板の場合
    受渡し時間: 30日
    供給の能力: 100+pcs+30days
    今すぐお問い合わせ
    詳細製品概要
    材料: カーボン/ステンレス製/合金鋼 サイズ: 1/2 " ~48"
    端関係: フランジ/ウエファー/ラグナット/BW 点検及びテスト: API598
    圧力範囲:: 150~2500 (PN10~PN420) タイプ: ウエファーの見開き図版

    フランジを付けたようになった二重版のウエファーの逆止弁、完全な港のウエファーのラグナットのタイプ逆止弁

    見開き図版の逆止弁

    取付け
    またウエファーの逆止弁と呼ばれる二重ディスク逆止弁は、ANSI 150、300、600,900または1500LBフランジの間に取付けられているように設計されています。これらの弁は欠陥を含んでいるフランジの間でbeinstalledべきではないです。
    取付け前に、ウエファーの端および合うフランジはガスケットが表面欠陥がないことを保障するために点検されるべきです。配管システムはまた適切な直線があるように確認されなければなりません。
    二重ディスク逆止弁が既存の配管システムを再調整するのに決して利用されるべきではないです。私達の二重版の逆止弁は定流の状態のために設計され、どちらかに横のorvertical (上向きの流れ)パイプライン取付けることができます。
    1)横の取付け

    弁の肋骨は流れへ設置済み垂直でなければなりません。これは次図表で示されています。アイボルトは弁の肋骨の上にlocateddirectlyあり、正しく弁を置くのに使用することができます。
    2)縦の取付け
    逆止弁は上向きの流れ方向と取付けられていなければなりません。この位置では、出口は入口の上にあります。二重版に等しいローディングがあること弁の肋骨を方向づけることもまた必要そのような物です。これは次図表で説明されます。付加的な圧力降下はディスクの重量が期待された原因べきです。
    二重ディスク逆止弁の取付け
    逆止弁を置いた場合、弁のボディの矢が流れの方に指すことを確認して下さい。
    取付けの間に、逆止弁および隣接した配管を支え、一直線に並べることは重要です。標準、ANSIをガスケット フランジを付けたようになります両側の弁とフランジ間の、取付けて下さい。installフランジのボルトに油を差し、手はきつく締まります。フランジのボルトは星か十字形パターンを使用して均等にボルトに荷を積むためにそれからきつく締められるべきです。
    有効な機能および改善された耐用年数のために、確認された配管標準はあらゆる乱れからの逆止弁5から10の管の直径を置くことを規定しま装置を作り出します。二重版の逆止弁は定流の状態のために設計され、低流速のために推薦されなく、流れ、脈動流れ、か平行ポンプ場を交換します。二重版の逆止弁は5フィート/秒きちんと作動するようにに10フィート/秒間の流動度のために設計されています。10フィート/秒の最大流率か5フィートの最低の流動度を超過することを推薦しません。
    取付けはウエファーの端が合うフランジに対して同じ高さの、ギャップがないとき完全です。
    操作
    二重版の逆止弁は自動的に1方向の流れを許可し、反対の方向の流れを防ぐことは好ましいシステムの逆流を防ぐように設計されています。ポンプが始まり、下流の流れが前方方向の必須の圧力降下を作成する場合、二重版は自動的に開きます。ポンプが停止し、流れが終わる場合、ばねのねじりは流れの逆転前に自動的に二重版を閉めます。これは流れの逆転に対して肯定的な切断を作成し、システム サージおよび水撃作用を除去します。

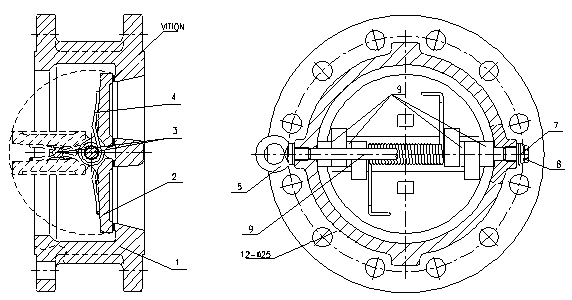

    ウエファーの逆止弁のデッサン

    項目いいえ。
    部品番号。
    材料
    1
    ボディ
    A216 WCB
    2
    ディスク
    WCB+ENP
    3
    停止Pin
    A276 420
    4
    ばね
    Inconnel 625
    5
    持ち上がる目
    A29 1025
    6
    ガスケット
    SS 304
    7
    ガスケット
    SS304+Graphite
    8
    保持器
    A193 B7
    9
    シャフト
    13 Cr

    維持
    私達の二重版の逆止弁は連続的な、問題の無料サービスのために設計され、規則的に定期整備を要求しません。

    漏出
    漏出のための周期的な点検は行われるべきです。漏出があったら、フランジのガスケットおよびフランジのbolttorqueを点検して下さい。状況によっては、止まること上下流弁で逆止弁を隔離することは必要かもしれません。それから逆止弁を取除き、損傷があるかどうか座席表面を点検して下さい。二重版の逆止弁はボディ鋳造と加硫し、結ばれるエラストマーの座席を含んでいます。それらは分野で調節可能または取り替え可能ではないです。点検のための逆止弁を取除いた場合、このマニュアルで示される取り外しの指示に続いて下さい。点検の前に逆止弁の両面から圧力を常に取り除いて下さい。振動は流動度が受諾可能な範囲の内にその上にあることを、確認しま確認しま逆止弁があらゆる乱れからの5つから10の管の直径であることを装置ばたんと閉まることを作り出します。逆止弁を配管システムから取除き、ばねを点検して下さい。ばねが適切な張力を提供していることを確認して下さい。流れが逆止弁で停止すれば限られた流れは、流れ方向の矢が流れの方に指していることを確認します。
    弁の取り外し
    パイプラインから逆止弁を取除くためには、最初に逆止弁を隔離し、システムをできるだけ流出させて下さい。
    ラインを出すことによって逆止弁の両面から圧力を取り除いて下さい。
    ガスケットのシールを滅圧するために出口のフランジのボルトそしてtheinletのフランジのボルトを最初にゆるめて下さい。必須の持ち上げ装置を付け、パイプラインから逆止弁を取除いて下さい。
